圓頂光源DTL系列

圓頂光源DTL系列

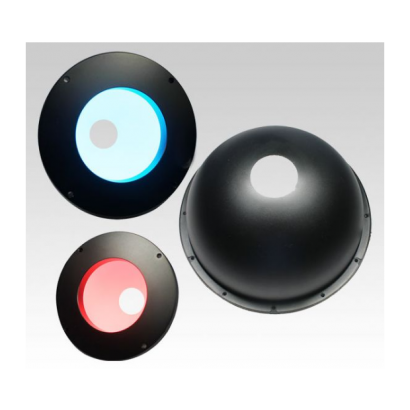

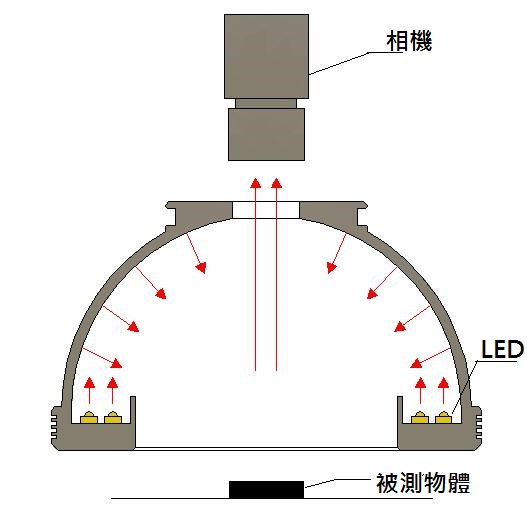

圓頂式光源是一種漫反射無影光源，結構優化後排列的LED發出的光線經球面漫反射之後，平滑、均勻地照射在被測物體表面，該系列光源具有較大的光擴散面，能夠全方面均勻照射在被測物體上。
詳細介紹
●曲面形狀的缺陷檢測 ●不平坦的光滑表面字符的檢測
●金屬或鏡面的表面檢測 ●可以對彎曲的金屬表面實現均勻的照明。
●有效消除表面不平整形狀的干擾


圓頂光源DTL系列
型號 發光區mm 厚度mm 外形尺寸mm
內徑/外徑		 輸入電壓 功率(W)
紅/綠/藍/白		 JPG PDF 3D

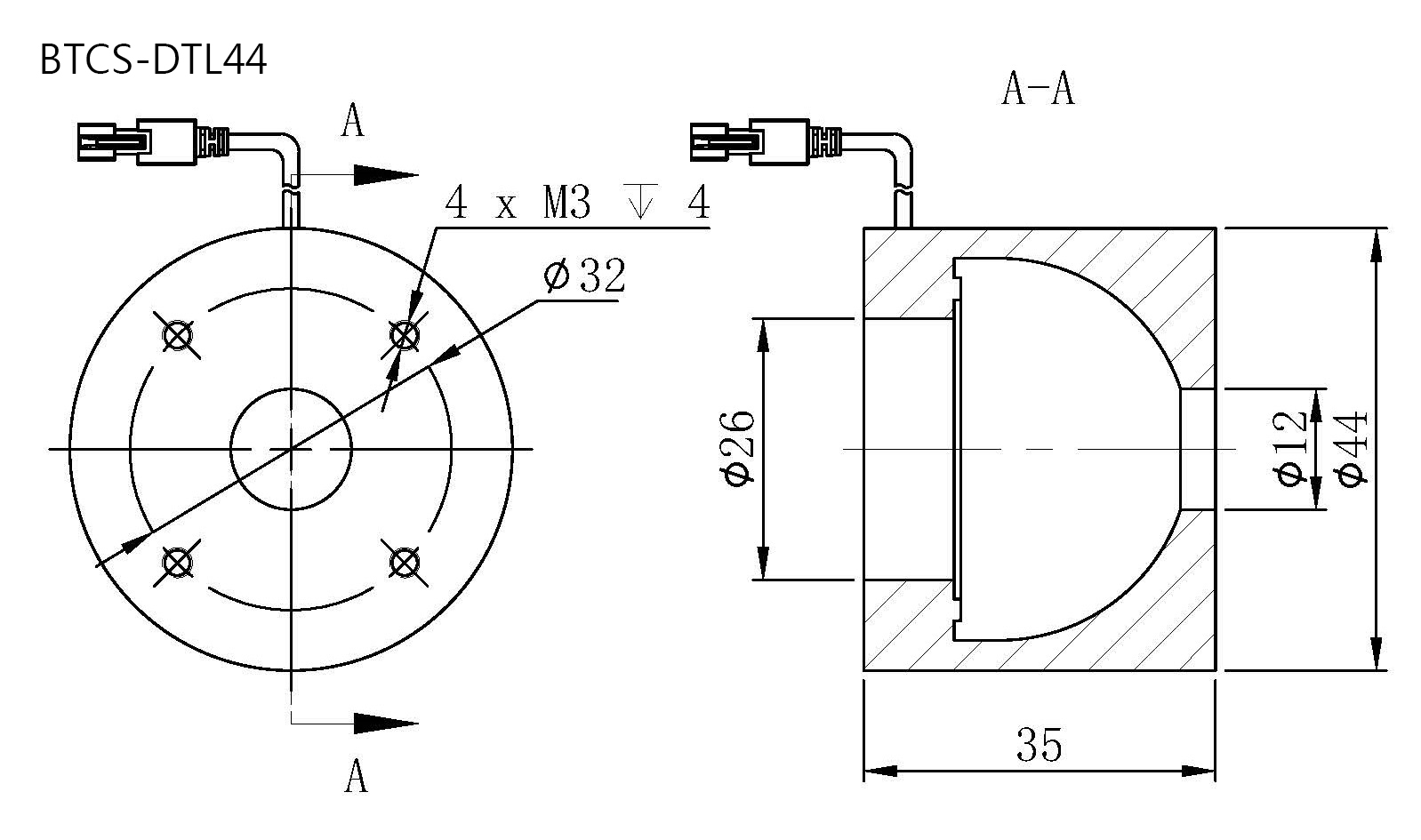

型號BTCS-DTL44-R/G/B/W 發光區mm26 厚度35 外形尺寸mm
內徑/外徑12/44		 輸入電壓24V 功率(W)
紅/綠/藍/白4.5/6.8/6.8/6.8		 JPG：JPG PDF：PDF 3D：3D

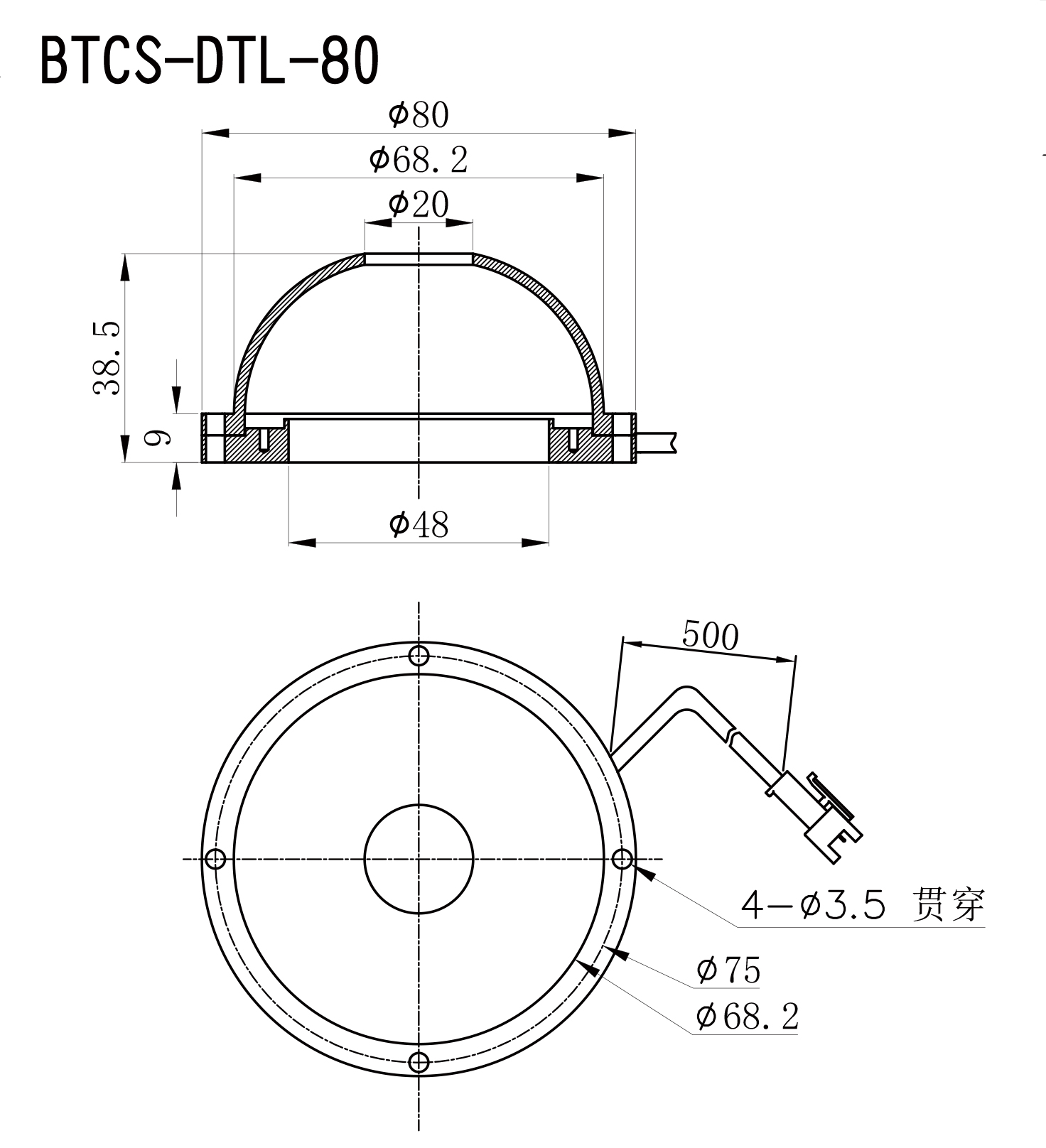

型號BTCS-DTL80-R/G/B/W 發光區mm48 厚度38.5 外形尺寸mm
內徑/外徑20/80		 輸入電壓24V 功率(W)
紅/綠/藍/白5.6/5.6/5.6/5.6		 JPG：JPG PDF：PDF 3D：3D

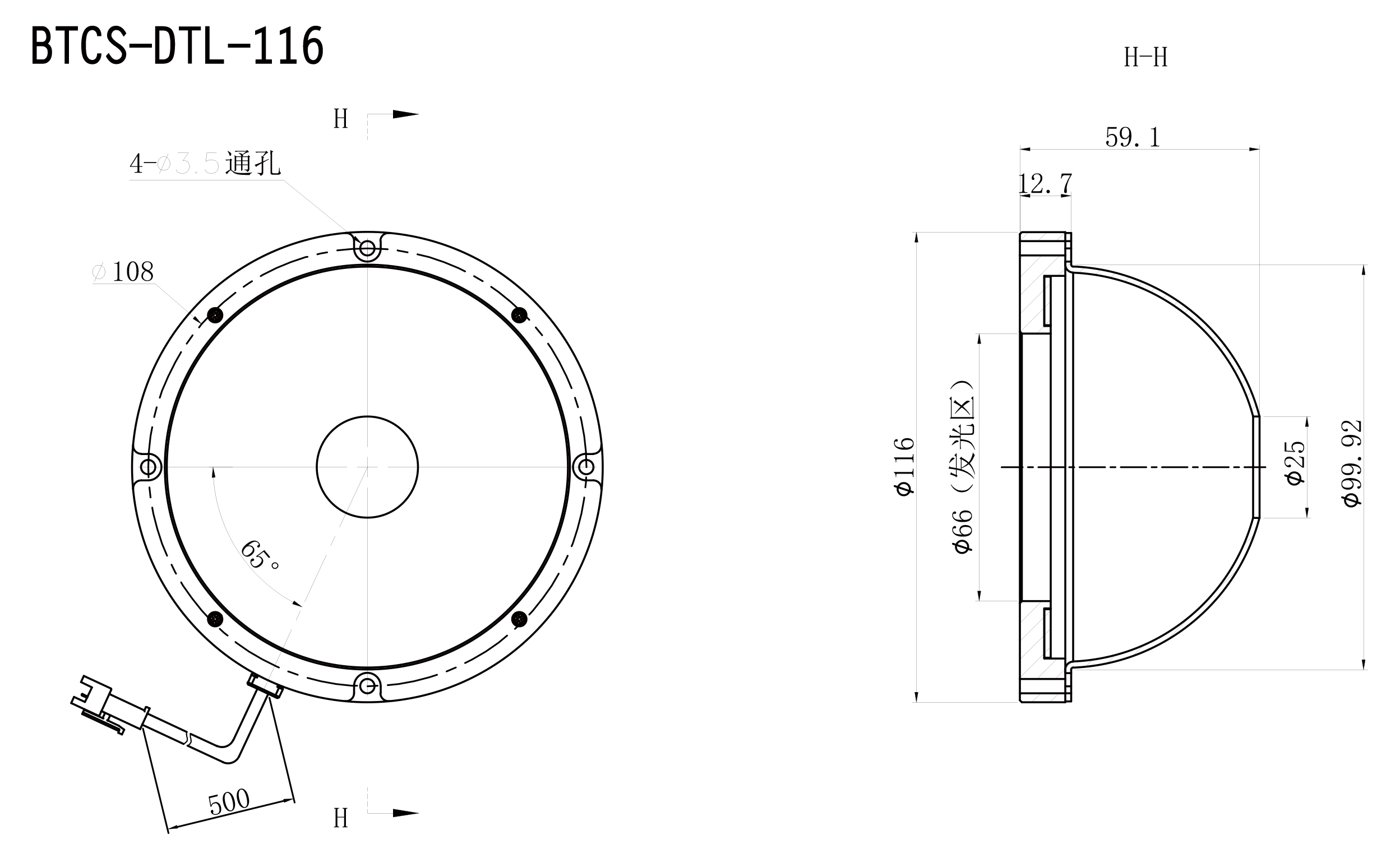

型號BTCS-DTL116-R/G/B/W 發光區mm66 厚度59.4 外形尺寸mm
內徑/外徑25/116		 輸入電壓24V 功率(W)
紅/綠/藍/白12/17/17/17		 JPG：JPG PDF：PDF 3D：3D

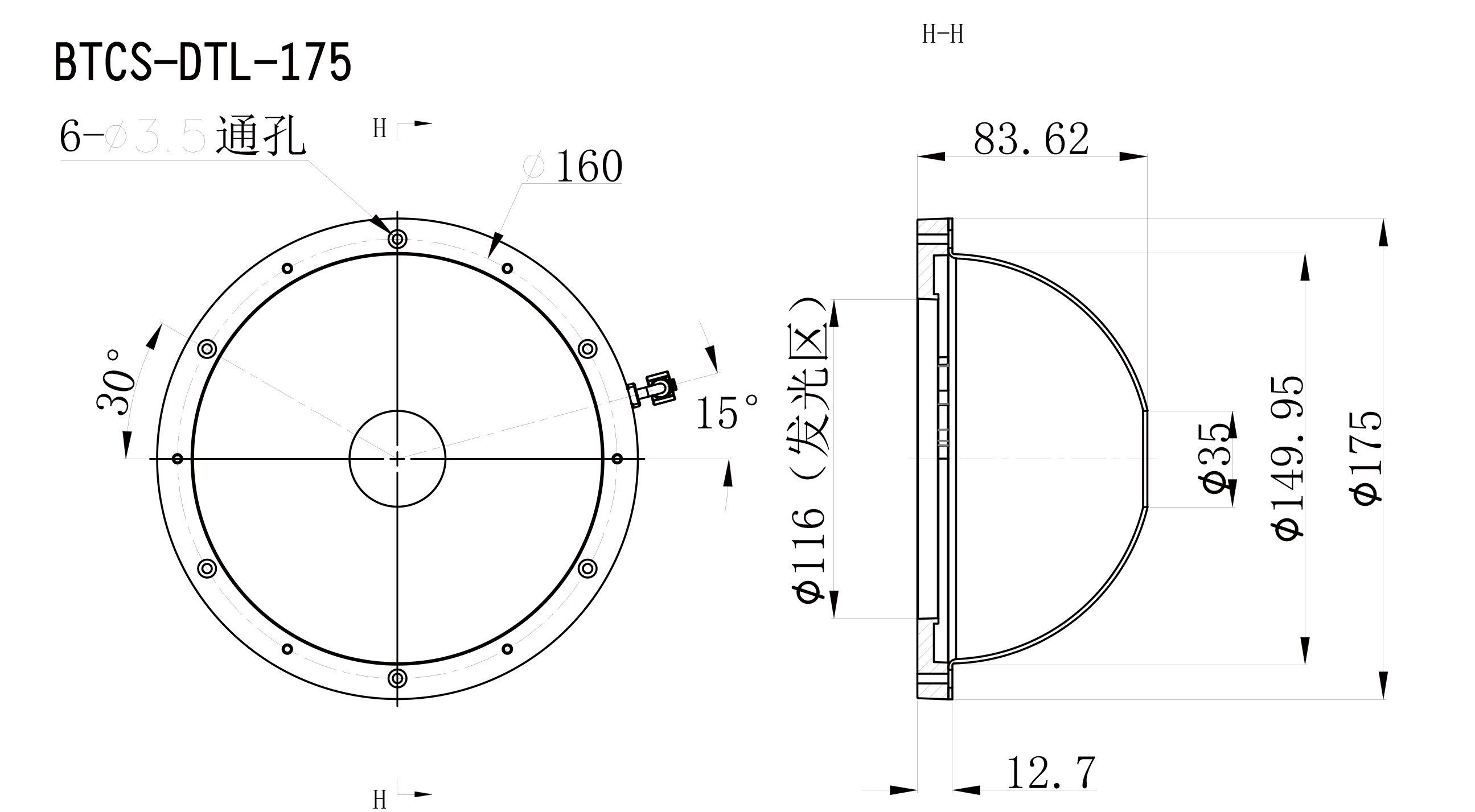

型號BTCS-DTL175-R/G/B/W 發光區mm116 厚度83.7 外形尺寸mm
內徑/外徑35/175		 輸入電壓24V 功率(W)
紅/綠/藍/白17/28/28/28		 JPG：JPG PDF：PDF 3D：3D

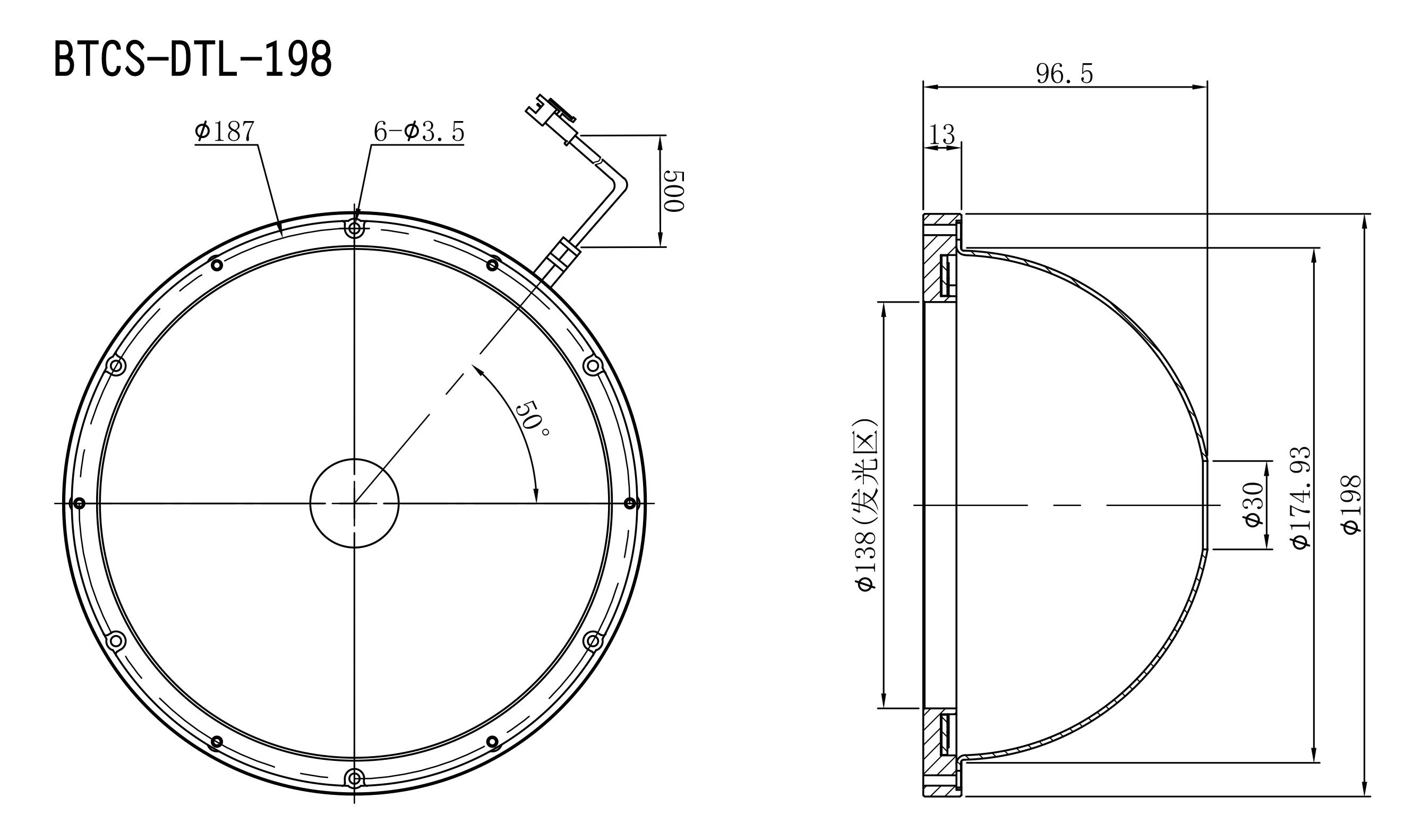

型號BTCS-DTL198-R/G/B/W 發光區mm138 厚度96.5 外形尺寸mm
內徑/外徑30/198		 輸入電壓24V 功率(W)
紅/綠/藍/白23/34/34/34		 JPG：JPG PDF：PDF 3D：3D

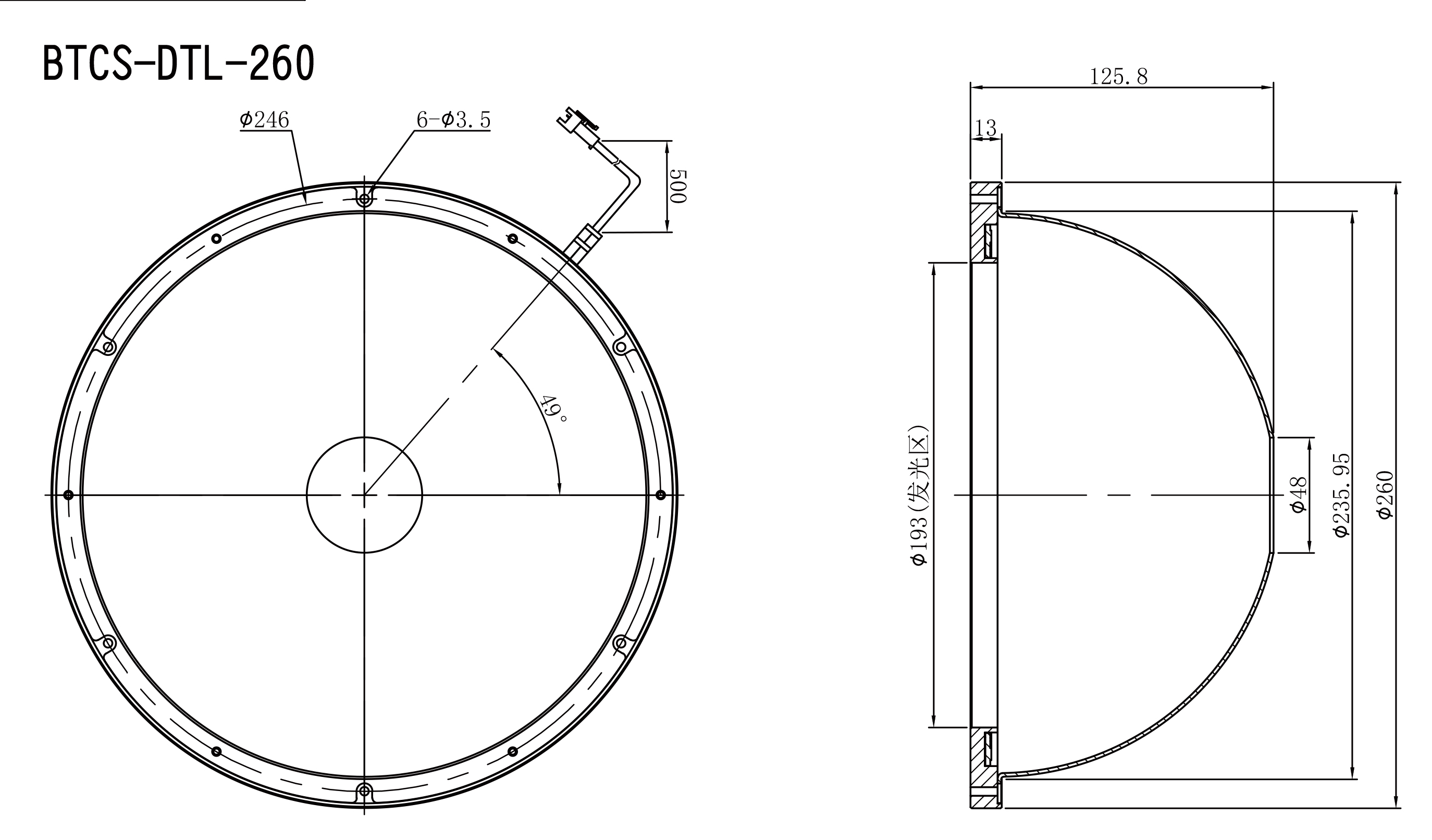

型號BTCS-DTL260-R/G/B/W 發光區mm193 厚度125.8 外形尺寸mm
內徑/外徑48/260		 輸入電壓24V 功率(W)
紅/綠/藍/白34/38/38/38		 JPG：JPG PDF：PDF 3D：3D

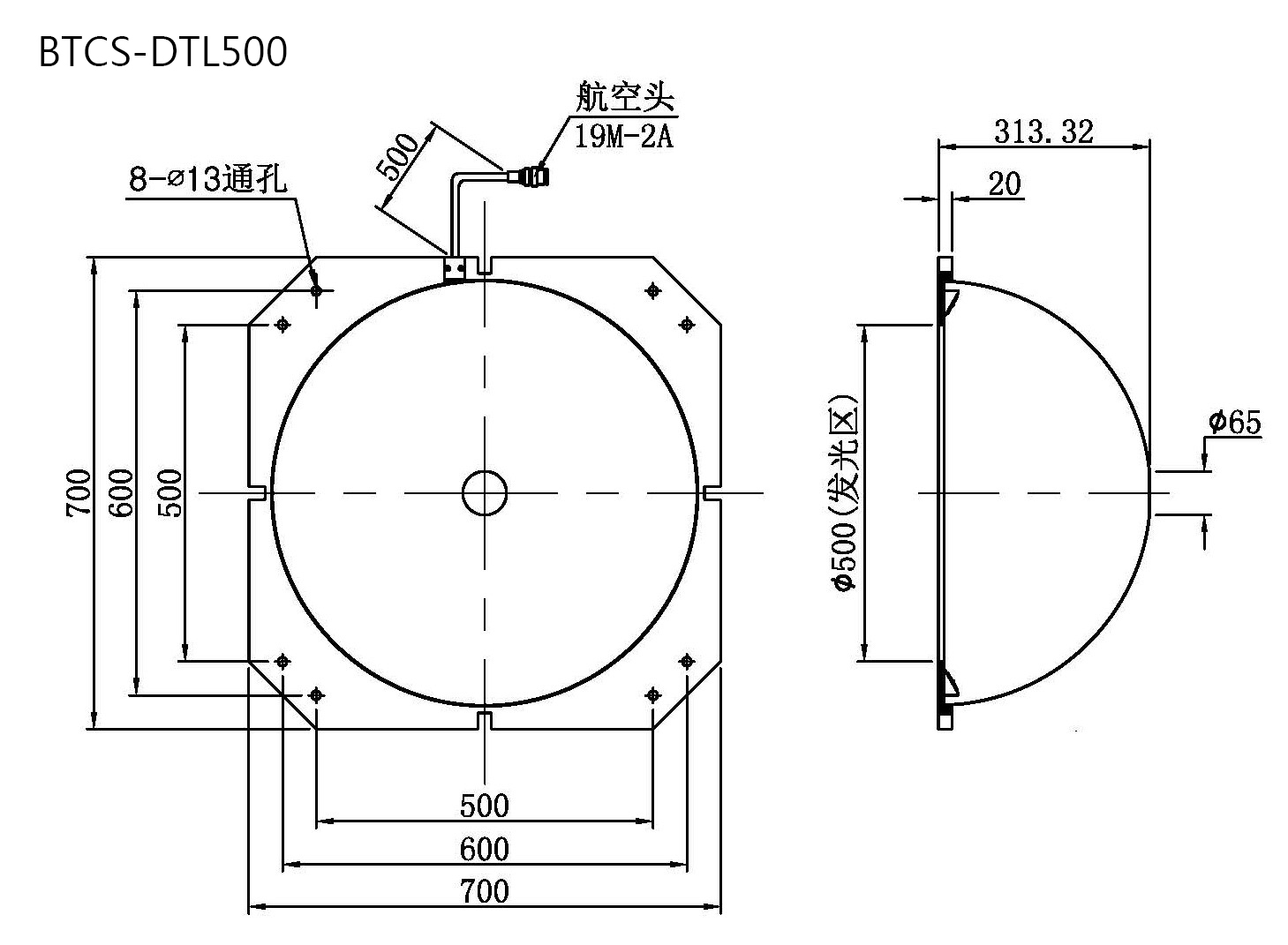

型號BTCS-DTL500-R/G/B/W 發光區mm500 厚度313.3 外形尺寸mm
內徑/外徑65/700		 輸入電壓24V 功率(W)
紅/綠/藍/白242/242/242/242		 JPG：JPG PDF：PDF 3D：3D
